湖杭铁路信息化管理系统

湖杭铁路BIM+GIS“智慧工地”信息化系统围绕施工项目的进度、安全、质量、人员、设备等信息。应用物联网技术、信息化监控、监测等手段，加以科学的统计归纳和分级预警，指导现场作业层和各级管理层采取措施，及时消除隐患。实时掌握施工现场信息，为问题预警、指挥决策提供有效管理依据。

湖杭铁路BIM+GIS“智慧工地”信息化系统主要由智能建造技术和智慧管理系统构成。包含一体化数字看板首页、进度管理、BIM+GIS数字沙盘、AI智能监控、智能门禁系统、安全质量巡检系统、环境监测、设备管理、人员管理、考核培训、劳务管理、无人机航拍等模块组成。通过智控中心拼接屏大屏，可直观展示各个系统的实时信息，帮助项目管理人员快速准确掌握项目各种信息数据,并支持数据分析辅助决策。全面集成项目工程智能建造、智慧管理的应用及信息。

一、智慧管理系统

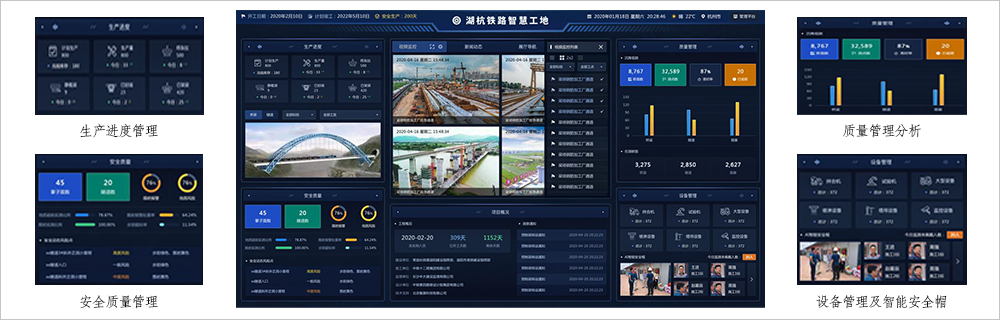

（1）一体化数字看板

将项目的安全、质量、进度等数据集成到一个统一的数字看板，将各子应用的数据统一呈现，形成互联，项目关键指标通过直观的形式呈现，识别项目风险并预警，问题追根溯源，帮助项目在建设管理过程中实现数字化、智能化、在线化。

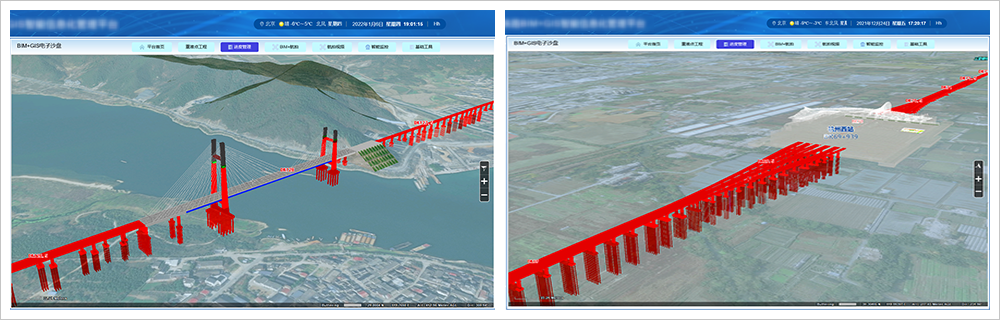

（2）BIM+智能进度管理

通过BIM+GIS三维数字沙盘集成全线三维工程信息模型及GIS地理信息数据，以非常直观的方式向各参见方现场交底，并开展数字化工程应用。将进度管理和BIM模型集成，以构件状态形式跟踪管理项目进度情况。通过计划进度与实际进度双向分析对比，实时把控工程进度推进情况，对超期、滞后等进度进行预警并形成延期问题管理表单库，实现闭环管理，直观的使项目管理者掌握把控项目进度。

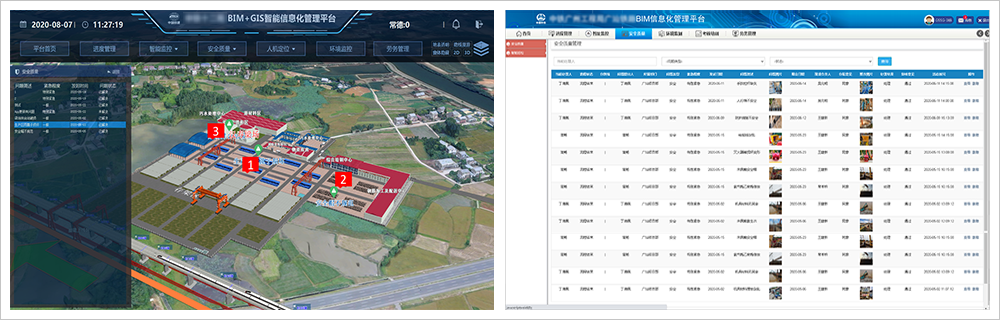

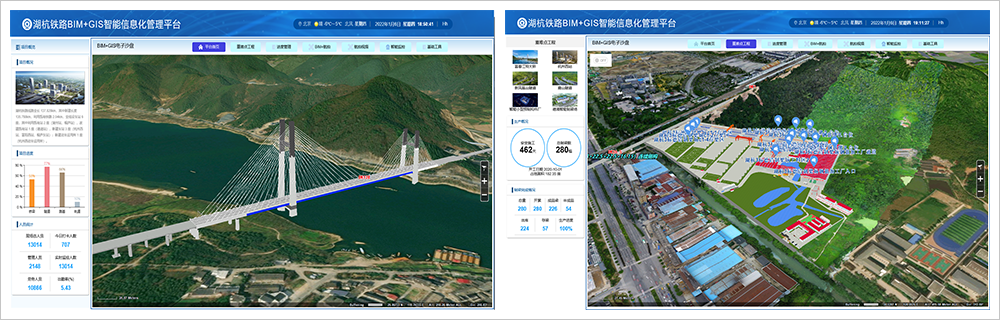

（3）BIM+GIS三维数字沙盘

通过对BIM模型进行深化制作、EBS编码分解、模型信息附加，三维电子沙盘集成全线三维工程信息模型及GIS地理信息数据，以非常直观的方式向业主及施工方交底，提高现场作业人员对施工项目的认知程度，为设计变更提供可视化参考并开展数字化工程应用。如形象化进度、人机定位、施工信息接入、视频监控接入等。通过构件颜色配合节点变化，展现构件完成进度。每个进度节点对应一组BIM构件。可以直观了解所有点的进度执行情况。BIM模型附加的信息主要包括几何信息和非几何属性，主要包括属性附加、描述附加、参数设置、外部链接和数据库存储的各类施工信息。

（4）AI智能分析识别

智能监控采用监控设备，确保施工现场安全，同时使用无线传输技术以及物联网技术自动采集出现在现场的人员并进行识别监测是否出现安全隐患问题，对现场进行安全帽佩戴、安全防护装备佩戴、危险区域侵入、室内吸烟等行为进行识别和监测，及时推送至现场管理人员并通过无线网络实时传输至BIM+GIS管理平台自动进行预警报警。

（5）无人机航拍技术

通过无人机在施工作业面进行巡检，多期无人机航拍数据影像成果集中整合云端存储，数据影像可达到帧同步，随时调取数据影像进行多期纵向对比，直观反应项目进展变化对比。数据影像也可与BIM+GIS设计数据严格帧同步浏览，实现无人机巡线视频中的施工进度与线路设计BIM+GIS设计数据的对比。系统基于自适应算法，用户可基于线路里程跳转或视频时间跳转播放位置，并根据需要选择BIM+GIS设计数据的展示视角。

（6）安全质量问题库管理、巡检管理

通过GIS关联地理位置，通过BIM确定空间位置信息，结合手机APP移动端下发记录安全/质量巡检任务及要求，系统自动记录巡检是否到位，巡检是否准时开展，巡检完成合格率等指标。方便项目管理人员监管巡检工作执行情况，有效预防施工过程中的安全风险，便于监控、整改，规避安全/质量风险。

（7）环境监测系统

主要对建设周期内需对扬尘(PM2.5、PM10等)、噪声、温湿度、风力、风向、水质等数据进行自动采集、存储、统计分析，监测数据无线传输到后端平台。结合物联网和智能传感器等技术实现对支持数据传输功能的环境监测硬件设备、围挡喷淋硬件设备、雾炮机相关装置进行联动控制。环境监测设备采集的数据通过无线方式连接至智控中心，在后台实时显示各监测点现场环境信息及报警信息等，帮助项目管理部门及时准确的掌握施工现场的环境状态和工程施工过程对环境的影响程度，避免极端不良天气情况带来的施工安全隐患。并且能够满足施工对环保的各项要求，为施工的污染控制、污染管理、生态保护提供环境信息支持和管理决策依据。

（8）大型机械设备定位系统

采用先进的北斗定位系统及5G无线定位技术对现场人员、大型机械等设备进行该精度定位，确保施工安全。利用信息技术加强人员管理，实时全面掌握施工现场人员情况，施工设备的运动轨迹。管理工程上人员和车辆进出的时间和频率，防止无关人员和车辆进出现场。通过该系统可以准确掌握现场人员的位置、出勤打卡等情况。还可以全面掌握施工中车辆行驶路线、车速、行驶轨迹等情况，为及时查找、分析、填补管理漏洞提供有效的决策依据。对施工现场的工程机械设备运行状态、里程及轨迹进行实时监控、报警等功能，可清晰的反映和记录车辆运行全过程状态。

（9）架梁机安全状态监测系统

架桥机安全状态远程监控功能，能够远程实现对架桥机运行状态的实时监控，满足架桥机远程管理的需求;实时记录架桥机安全状态、位置信息、监控画面、环境风速等信息。当达到设定监控阈值时主动发送安全预警信息。

（10）智慧化梁场管理系统

智慧梁场管理系统主要围绕施工现场人、机、料、法、环五大生产要素，综合运用BIM技术应用、物联网、移动互联网、大数据、云计算、区域链、人工智能等信息技术，通过数字化、网络化、可视化、智能化实现项目全局优化，保障工程质量、安全、进度、成本等关键管理目标的顺利实现。

（11）劳务管理系统

劳务管理系统基于GIS定位及人脸识别技术，引入信息化、数字化和智能化管理流程，打造集入场施工人员的实名制、考勤、教育培训于一体的劳务信息管理系统，保障施工安全。帮助企业实现劳务关系信息化，解决劳务人员管理问题。满足施工企业信息管理、安全管理、跟踪分析等领域的需求。

（12）考核培训知识库系统

在线考核培训系统包括员工考核培训课程设置、学习跟踪、在线培训考试系统等几大模块;具有自主灵活、双向互动等特点;对工人在线学习和网下培训进行管理、学习跟踪、考核，为项目提供完善的学习管理平台、学习资源平台、项目知识管理平台。

二、智能建造技术

（1）BIM技术应用

以高精度BIM模型数据为依托，对项目工程进行出图、算量、碰撞检查、施工工艺、质量安全、监控监测等进行全面管控。通过BIM模型三维施工模拟指导现场施工，确保施工质量。

（2）智能张拉压浆

张拉采用智能张拉设备，确保张拉施工质量，同时使用无线传输技术以及物联网技术自动采集智能张拉系统数据，通过无线网络实时传输至智慧梁场协同管理平台。

（3）智能钢筋加工生产线

建立梁场及梁体全信息BIM模型，通过Revit和Naviswork软件实现对复杂节点的“错、漏、碰、缺”检查。运用BIM技术对梁体钢筋，预应力管道等进行碰撞检查，针对碰撞点进行优化设计，由技术人员编制钢筋加工参数表，形成预制梁的钢筋加工清单，在线导入智能钢筋加工生产系统，进行梁体钢筋的参数化批量生产。

（4）智能喷淋养护系统

预制梁场全自动喷淋养护系统由智能供水系统喷洒养护过程中的每个环节控制全部实现智能化，可实现预制箱梁的自动喷淋雾化养护，有效的提高了预制箱梁混凝土强度，防止了裂缝。
