碰撞检测

BIM最直观的特点在于三维可视化，降低识图误差，利用BIM的三维技术在前期进行碰撞检查，直观解决空间关系冲突，优化工程设计，减少在施工阶段可能存在的错误和返工，而且优化净空，优化管线排布方案。最后施工人员可以利用碰撞优化后的方案，进行施工交底、施工模拟，提高施工质量，同时也提高了沟通的效率。

一、BIM碰撞检查介绍

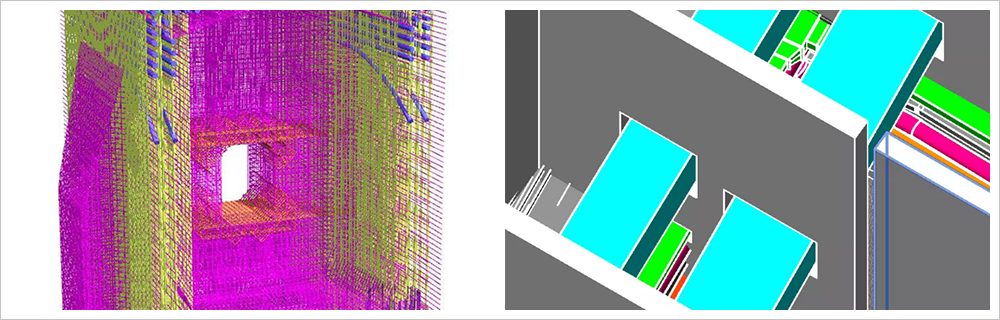

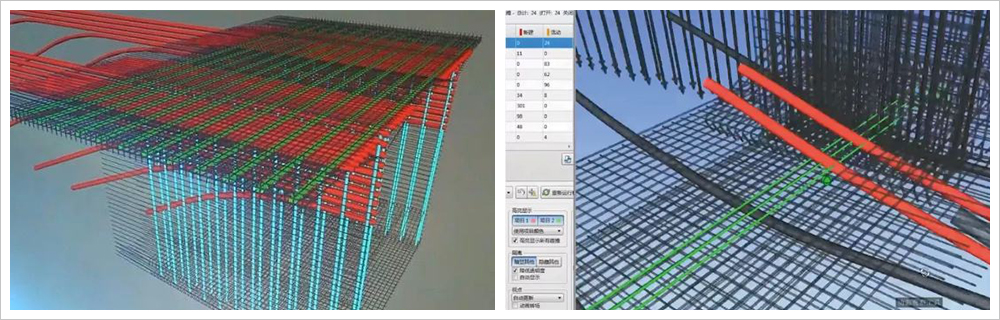

BIM碰撞检查主要体现为：通过BIM软件模型检测工具进行模型中图元构件之间的冲突关系查找并且记录输出报告。基于BIM模型对施工阶段的各专业模型碰撞检查：建筑模型与结构模型、结构模型与机电模型、建筑物模型与施工辅助机械模设备模型等等进行碰撞检查。因此能够对各专业之间图纸问题提前查找与解决、对施工中机械位置、物料摆放进行合理规划，在施工前尽早的发现未来将会面对的问题及矛盾，寻找出施工中不合理的地方及时进行调整，或者商讨出最佳施工方案与解决办法，降低传统2D模式的错、漏、碰、缺等现象的出现，提供施工效率和质量，缩短工期。

二、如何正确认识“BIM碰撞检查”与“规则”

第一步是：创建BIM模型；

第二步是：依靠软件碰撞检查功能进行设置后运行查找问题；

第三步是：基于各专业模型搭建、避让处理规则进行问题查找、问题分析、问题优化；

第四步是：完成碰撞检查应用后的、能够用于施工现场指导的综合BIM施工模型优化确定。

该项应用的过程最主要的环节是进行碰撞检查后模型的优化调整，软件“碰撞检查操作可以说是非常简单。但是，解决问题却是需要现场实际专业知识与规范规则为依据才可以准确进行。目前BIM应用市场而言，BIM技术在管线综合、碰撞检查应用可以说是非常有用与有价值。但正真能够做好这项应用，靠的是对于机电专业与软件的结合充分使用。

因此，面对BIM技术碰撞检查该项应用，我们应该正确的认识是：专业规范标准、规则是应用前提，带着这些专业知识进行应用开展，才能够解决对碰撞检查后存在问题的模型进行准确、合理、符合现场需求的优化协调。而不是简单的认为：软件的功能能够帮我们解决一切、自动发现问题、自动帮我们解决问题。

三、常见的BIM碰撞检查规则有哪些？

日常BIM应用过程中我们见到最多的碰撞检查规则可能就是：机电管综规则（如下图示意）。设定管线冲突检测及碰撞的基本原则，使用BIM软件等手段，检查发现BIM模型中的冲突和碰撞。编写冲突检查及碰撞优化报告。但对于整体BIM应用过程中，不仅于此，我们的土建模型创建过程中各模型之间的搭接关系处理也属于”规则“、各软件模型之间的准确传递使用也存在”规则“（比如说：REVIT模型导入到广联达计量计价软件使用前，创建的模型需要遵循相关规范规则才能够保证对接准确性）；再比如施工现场各类辅助施工BIM模型的创建与使用也要符合相应的”规则“。

四、常见的BIM碰撞检查软件有哪些？

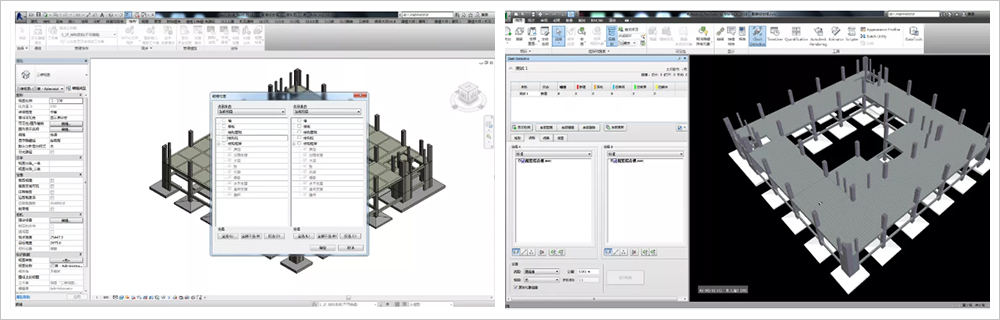

（1）Revit软件：Revit作为一款主流的BIM建模软件，在建筑行业中使用越来越广泛，而在软件中进行碰撞检查更是我们常用到的功能之一，常见的Revit碰撞检查应用主要体现在：基于施工结构模型为主模型，进行与其他专业的碰撞检查。当然，也可以实现本专业的模型之间的碰撞检查。Revit进行碰撞检查功能的使用主要优点体现在：软件自带功能、无需模型转换。

（2）Navisworks软件：Navisworks作为一款“轻量化”BIM模型软件，主要通过与BIM建模软件进行模型对接转换使用。Navisworks自带的碰撞检查功能在进行BIM模型整合和碰撞检查具有一定的优势。具体体现在：Navisworks相较于Revit软件显得更专业，功能更多些，可以导出比较正式的碰撞报告，里面有构件ID号，位置、图片等信息，比较直观方便，修改后还可便于二次检查。重点作用为该软件可以通过设置“软”“硬”碰撞条件进行碰撞检查运行，让碰撞检查更加容易解决模型空间问题查找。

（3）其他碰撞检查软件：现阶段BIM软件中许多软件都可以实现碰撞检查功能的应用均可实现BIM碰撞检查的应用辅助。
