BIM出图

在传统的二维设计模式下，交付给业主最终的成果就是施工设计图纸集，但是目前随着工程项目的复杂程度不断的加深，基于二维设计产生的图纸对设计者的意图已经不能够完美的表达，图纸的数目随项目的复杂程度会越出越多，难免会产生的错误和疏漏。当项目方案一旦发生变更，基于二维图纸的设计方案的修改的时候就会十分的繁琐，工程量十分的庞大。

BIM技术作为一种革新性的技术，其信息集成、信息共享、协同工作的特点作用日益显现。这使工程项目在各阶段、各个参与方向能共享项目的信息资源，减少了信息不对称和信息孤岛等问题，能有效提高工程项目的整个产业链的稱合度，极大的提高工程建设项目的生产效率、工程质量。

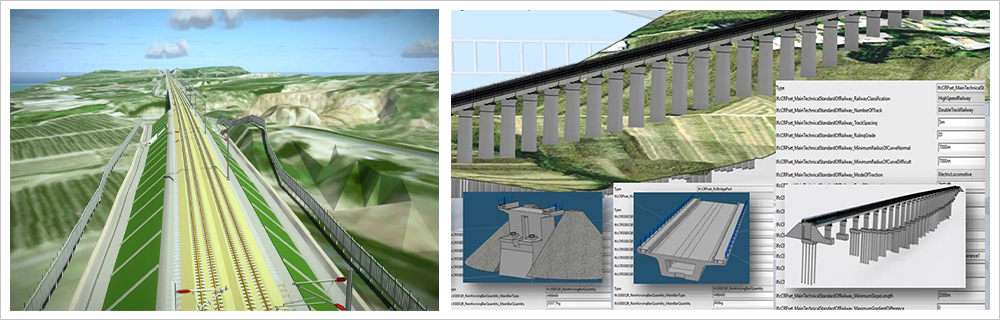

基于BIM技术进行施工方案的设计时，可以提供给业主的是一个包含各种信息的建筑信息模型，需要进行图纸输出时，可以直接从三维信息模型中直接输出需要部分的图纸，实现二维图纸绘制的自动化。利用BIM模型进行图纸输出时，不仅可以直接输出常用的平面图、剖面图和立面图，在一些需要特别注意的地方，可以直接输出剖面图。出图的效率显著提高。另外，在进行建模的过程中，每一个使用的构件都已经包含了我们使用构件的各种信息，因此得到的施工图纸后不能够随意的在施工图纸上进行结构或者设计的变更，只能够通过对模型的修改然后重新出图，这样的修改方式可以保证模型的变更和图纸的变更保持一致性，减少了信息传递的误差。提高施工图的准确性以及设计变更的效率。因此，基于BIM技术的图纸输出不仅提高了设计出图的效率还能提高图纸相互间的关联性。

BIM技术的应用是通过对项目工程进行了可视化展示、协调、模拟、优化以后，能很好的帮助项目出图：

（1）结构图，管线图。设计完成后，经过协调分析，完成碰撞检查，并已经修改完成，没有其他错误的；

（2）结构材料图，结构设计完成以后，经过方案优化，碰撞检查，协调分析以后的用料图；

（3）分析报告，改进方案等。
