BIM算量

BIM算量目标

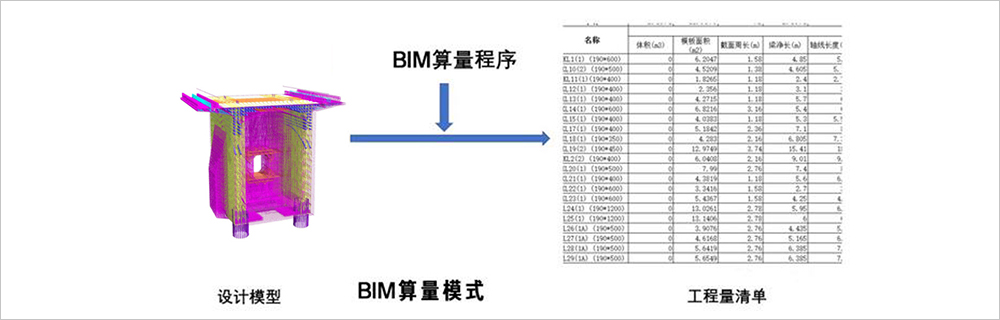

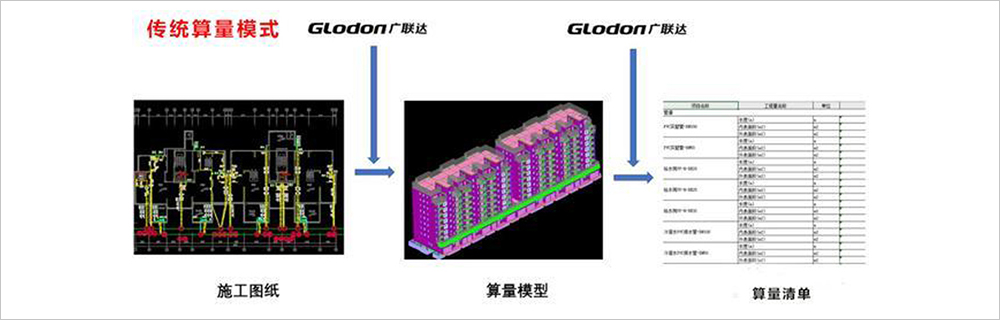

提取设计模型数据通过计算一键生成工程量清单，传统的算量流程是设计院先完成施工图纸，咨询公司在施工图纸基础上进行描图或者二次建模，在导入到算量软件中，通过套定额等方式经过计算生成工程量清单。BIM算量的方式以三维正向设计为开端，在设计模型的计算上，自动提取模型数据并计算直接生成工程量清单。

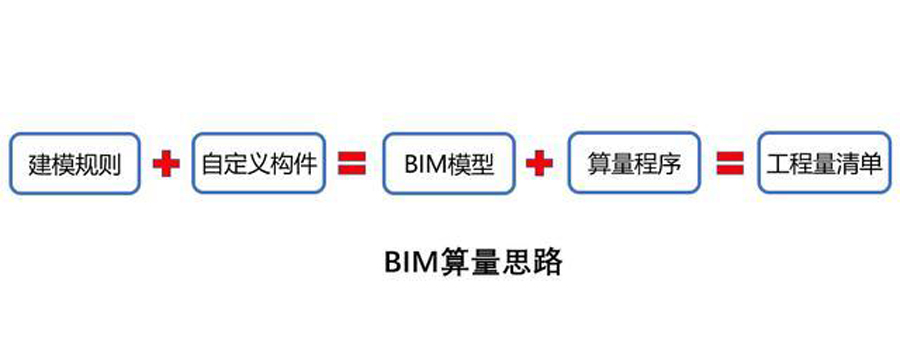

BIM算量思路

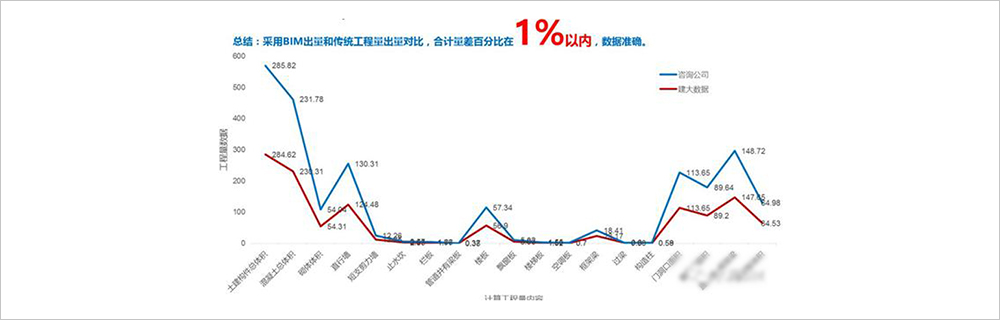

通过一定的建模规则和自定义的建筑构件完成设计模型，在根据国标清单的计算要求开发二次程序，提取模型中的建筑数据，根据要求进行扣减等计算，在输出工程量清单。最后通过和传统算量方式的工程量对比，确定算量的准确性。

BIM算量意义

1、可以在正式出图前控制设计限额，降低建造成本。

2、无需等造价公司给出工程量清单在进行招投标，缩短招投标时间，提升项目运维效率。

3、从正向设计开始，进行精细化的三维协同设计，减少设计变更数量，提高建筑质量，降低建造成本。

BIM算量过程

第一步：建立BIM模型：为能满足数量计算的条件，若依BIM组件发展程度，应建立LOD300的工程的数量计算，亦须于建模时建立组件。BIM模型可提供部分数量计算所需的信息，可由组件所提供的信息计算。然许多建置过程较为复杂或无法建置的组件，建议以参数化的方式，加入BIM模型中。

第二步：加入工项名称与尺寸参数：BIM模型组件中加入其包含的工项名称，并补充未建置的实体组件的工项尺寸及参数。且在增加参数的过程中，由于Revit无法定义较为复杂的单位(如KG/M)，故可将复杂单位的参数以「数值」型态储存，再于其域名中加注单位。

第三步：建立明细表并筛选组件：于Revit中启动明细表功能，并根据拟计算的工项进行筛选，归类包含该工项的组件。同样的，并非所有字段皆可被设定为筛选条件，在某项目字段无法被筛选的情况下，可能造成该项目无法计算。且在计算过程中，由于Revit软件本身的限制，组件的明细表需要分开建置。因此，同一材料亦须于不同明细表中分别计算，再自行手动汇整。

第四步：建立本身可设定的单位不多，对于部分公式并无法直接进行计算，常须以其他方式表述。

第五步：重复步骤3与步骤4，建立不同组件的明细表，直到所有工项皆被计算为止。

第六步：汇整所有明细表，于各张不同明细表中，撷取同一工项的数量，汇整为该工项的总数量。
